Ett nytt sätt att bygga fördelningsstationer kan korta projekttiden med mer än 50 procent. Nu testar Vattenfall Eldistribution konceptet med prefabricerade modulstationer med en storskalig utrullning som mål.

En kraftig utbyggnad av elnätet är central för att möjliggöra elektrifiering och energiomställning – och det brådskar. Stora investeringar görs med målet att fördubbla elnätsöverföringen men takten måste öka avsevärt. Det ställer krav på effektivare projektgenomförande och att hitta lösningar som snabbar på elnätsutbyggnaden med ibland nya sätt att tänka och arbeta.

Vattenfall Eldistribution driver därför en utvecklingspilot med mål att utvärdera om prefabricerade modulstationer kan möta de ökade investeringsvolymerna för stationsförnyelse. Den viktigaste drivkraften är att korta projekttiden.

Ett utvecklingsteam ska jämföra nuvarande bygg- och arbetssätt av 40/10 kV stationer med erfarenheter från modulbyggnation samt upphandlingsmodell.

Platsbyggt eller prefab
Idag byggs majoriteten av fördelningsstationerna på plats utomhus vilket är tids- och resurskrävande. Varje stationsprojekt är unikt och måste anpassas efter de lokala förutsättningar som gäller. Det innebär att en station i taget upphandlas och byggs i betong på totalentreprenad, enligt Vattenfalls tekniska riktlinjer (VTR).

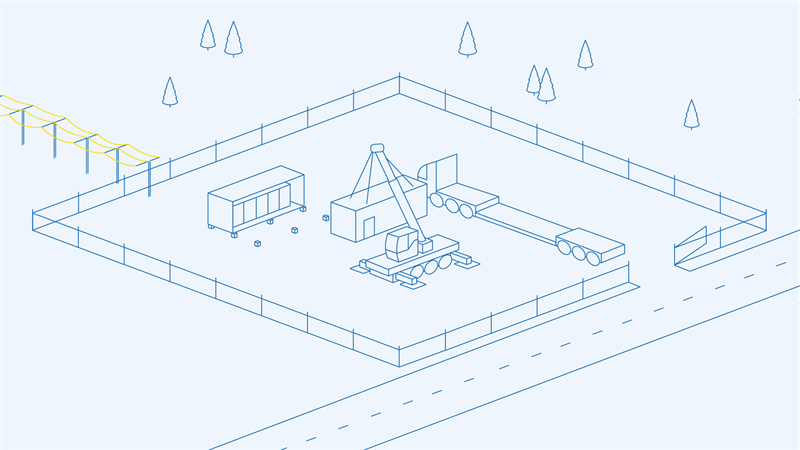

En modulbyggd station byggs av lättare material, testas i fabrik och transporteras sedan i moduler till en stationsplats för att där sättas ihop och anslutas till elnätet, vilket kortar byggtiden på plats mycket. Med en standardisering kan man dessutom bygga likartat på många platser.

– Vi ser en stor potential i det här sättet att arbeta. Det ligger rätt i tiden, vi kan köra flera projekt parallellt med samma resurser och blir mer effektiva, vi får mer gjort och det går fortare, säger Anders Johnsson, kraftsystemexpert och utvecklingsansvarig för pilot modulstation.

Erfarenhetsöverföring
Utvecklingsteamet har tittat på tidigare erfarenheter av arbete med modulstationer, dels från andra elnätsbolag och Trafikverket men också från den egna verksamheten. Under tidigt 00-tal togs ett koncept fram med modulbyggda stationer, det så kallade Malte-konceptet, och lärdomar därifrån har förfinats och integrerats i detta utvecklingspiloten. Nätstationer på lokalnätet är ett annat exempel.

– Erfarenheter från hur vi idag arbetar med lokalnätstationer har varit ett viktigt inspel till utvecklingspiloten. På lokalnätet jobbar vi standardiserat med nätstationer som prefabriceras i fabrik och detta koncept tar vi nu till regionnätet för byggnation av de mindre fördelningsstationerna. Genom att nyttja erfarenheter från tidigare arbeten samt den egna verksamheten kan vi effektivt driva utvecklingspiloten framåt, säger Simon Wennberg, kraftsystemspecialist och kommunikationsansvarig för utvecklingspiloten.

Stor tidsvinst
Tidigare utredning visar att resursbehovet kan minska med cirka 40 procent men framförallt är tidsbesparingen för tillståndsprocess och projektgenomförande stor, 33-55 procent.
Byggsättet medför också miljöfördelar, framförallt eftersom användningen av betong minskar.

– Utmaningarna med långa leveranstider för transformatorer och andra apparater på en just nu het marknad för elnätsutrustning kvarstår men det kan vi planera för. Totalt sätt blir vi mer effektiva, säger Anders Johnsson.

Från pilot till storskalighet
Nu ska Vattenfall Eldistribution genomföra ett pilotprojekt med modulbyggda stationer i Mellansverige och upphandlar två pilotinstallationer av prefabricerade modulhus innehållande metallkapslade ställverk 46 kV och 12 kV inklusive kontrollutrustning.

Piloten ska kravställa och utvärdera konceptet och pågår fram till driftsättningen 2026. Utvärderingen ska klarlägga om prefabricerade modulstationer ska implementeras storskaligt i framtiden. Med tanke på det behov som finns att investera i nätet vill projektet ge möjlighet att fatta beslut så snart tillräckligt underlag finns.

– Vi vill verifiera tidseffektiviseringen och kommer att analysera konceptet ur affärsmässig, teknisk och ekonomisk aspekt, säger Simon Wennberg.

Vattenfall Eldistribution har närmare 1000 regionnätstationer i drift till dags dato och modulstationskonceptet förväntas kunna användas i hundratals av de stationer som företaget planerar att bygga eller modernisera.

Vattenfall Eldistribution distribuerar el till mer än 900 000 företag och privatpersoner genom ett effektivt elnät som möter behoven av nätkapacitet samt el- och leveranskvalitet. Vi bygger framtidens elnät och möjliggör energiomställningen för ett fossilfritt samhälle. Vi finns på flera orter med huvudkontor i Solna. Läs mer om vår verksamhet på www.vattenfalleldistribution.se
